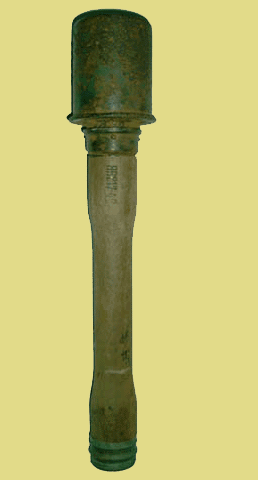

Ручная граната М-24 является осколочной наступательно-оборонительной гранатой дистанционного действия и предназначена в первую очередь для поражения живой силы противника. Для борьбы с бронированными целями и для разрушения заграждений и огневых точек применялись связки гранат.
Граната состояла на вооружении германской армии со времен первой мировой войны. Основными узлами гранаты являются: корпус со взрывчатым веществом, деревянная рукоятка с воспламенительным механизмом и детонатор. Внутри корпуса помещаются разрывной заряд и капсюль-детонатор. Воспламенительный механизм относится к механизмам терочного типа. Он состоит из дистанционной трубки с капсюлем, стаканчика с терочным составом, чашечки стаканчика, проволочной терки со свинцовым (или фарфоровым) шариком и шнура с фарфоровым кольцом. При выдергивании вытяжного шнура, соединенного с проволочной теркой, последняя, будучи завита в спираль, проходя через отверстие в стаканчике, выпрямляется, создает трение и воспламеняет терочный состав. Пламя терочного состава зажигает пороховую мякоть замедлителя, которая горит 4,5-5 секунд. Огонь от пороховой мякоти передастся капсюлю-детонатору (запалу), который, взрываясь, вызывает детонацию разрывного заряда гранаты. На базе гранаты М-24 была разработана дымовая граната обр. 1939 года, отличительным признаком которой является белая полоса на корпусе, а также наличие отверстий на нижнем торце корпуса. Выделение дыма (серовато-белого цвета) начинается по истечении примерно 7 секунд с момента выдергивания вытяжного шнура. Образующаяся при этом дымовая завеса держится 1,5-2,5 минуты.
Ручная граната М-24 была простым и надежным средством ближнего боя. В годы второй мировой войны она выпускалась в больших количествах и использовалась частями вермахта на всех фронтах.
Тактико-технические характеристики гранаты M-24:
Вес гранаты: 0,5 кг
Длина: 356 мм
Диаметр корпуса: 60 мм
Средняя дальность бросания: 30-35 м
Радиус разлета убойных осколков: 15 м
Радиус фугасного действия: 3-6 м |
